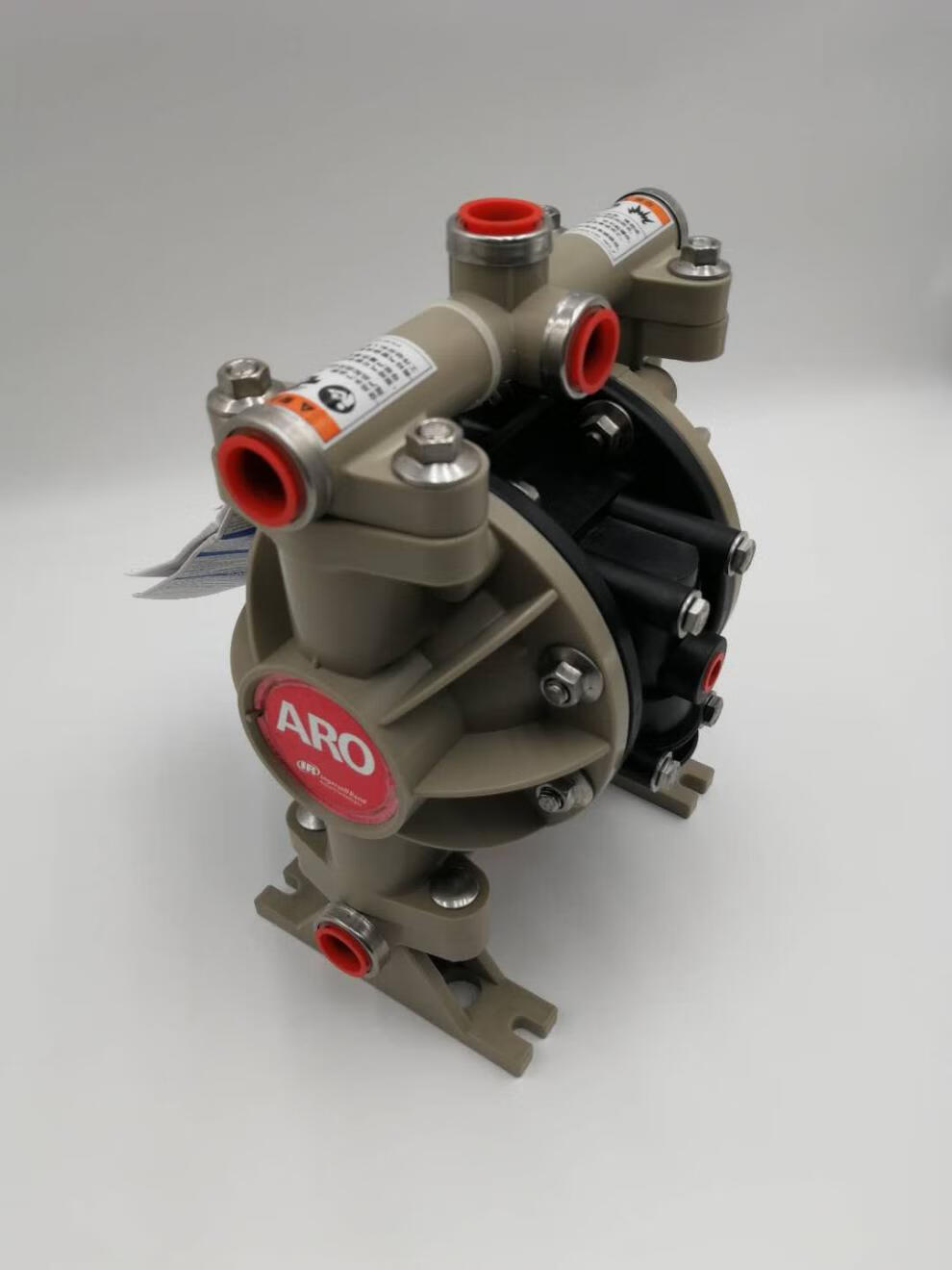

英格索蘭氣動泵（ARO氣動隔膜泵）因其高效、可靠以及在多種工業應用中的廣泛適用性而聞名。本文將深入探討其整體結構與工作原理，以幫助理解這一設備如何在復雜工況中提供穩定的流體輸送能力。

　　一、英格索蘭氣動泵的整體結構

　　英格索蘭氣動泵的核心組成部分包括以下幾個主要部件：

　　1.氣動馬達

　　氣動馬達是氣動泵的驅動裝置，依靠壓縮空氣作為動力源。氣動馬達通過氣源的推動，產生往復運動，這種運動最終通過連桿傳遞到隔膜，帶動泵體內的流體流動。

　　?氣動閥組件：泵內的氣動閥門控制壓縮空氣進入氣動馬達的路徑，通過切換壓縮空氣流向來調節馬達的往復運動方向。

　　2.隔膜

　　隔膜是氣動泵內最重要的部件之一，其材料通常由橡膠、特氟龍、聚丙烯等耐腐蝕材料制成。隔膜分布在泵體的兩側，隨著氣動馬達的往復運動，隔膜做往返運動，帶動流體的吸入與排出。

　　?雙隔膜設計：英格索蘭氣動泵通常采用雙隔膜設計，這種設計確保了泵的高效運行，并能處理各種腐蝕性或粘性流體。

　　3.泵體

　　泵體是流體輸送的主要通道，其材料可以根據輸送介質的特性進行選擇，如不銹鋼、鋁合金、聚丙烯等。不同材質的泵體確保泵可以適應多種復雜的工況，如腐蝕性化學品、高粘度流體、含顆粒的液體等。

　　?泵殼材質：常見的泵殼材質有鋁合金和不銹鋼，這些材料能夠提供強度和耐久性，同時適應不同介質的要求。

　　4.進出口閥

　　泵的進出口閥通過啟閉動作控制液體的流入和流出，確保每個循環過程中的流體流向正確。這些閥門通常設計為止回閥，以防止液體在運行過程中倒流。

　　5.流體腔體

　　流體腔體容納隔膜往復運動時的流體，腔體內的壓力隨著隔膜的運動變化，從而推動液體的吸入和排出。

　　6.連桿系統

　　氣動馬達和隔膜之間通過連桿系統連接，連桿的往復運動直接推動隔膜在泵體內部做運動，從而完成液體的吸入與排出。

　　二、英格索蘭氣動泵的工作原理

　　英格索蘭氣動泵的工作原理是基于氣壓驅動隔膜運動，將液體從進液口吸入并通過排液口排出。其運作過程可以分為以下幾個步驟：

　　1.氣動驅動隔膜運動

　　壓縮空氣通過進氣口進入泵的氣動馬達。氣動馬達將壓縮空氣的動能轉化為往復運動的機械能，推動連桿帶動隔膜左右往復運動。由于隔膜在泵體兩側的對稱分布，當一側隔膜處于壓縮狀態時，另一側隔膜則處于吸入狀態。

　　2.吸液階段

　　當隔膜在泵腔內向后移動時，泵體內的流體腔體空間增大，產生負壓，此時進液口閥門打開，液體通過吸力從進液口被吸入流體腔體內。這一階段，泵的另一側隔膜處于排液狀態。

　　3.排液階段

　　隨著氣動馬達的持續推動，隔膜反向運動，壓縮泵體內的流體腔體，液體被推向排液口。排液口的閥門此時開啟，液體被從泵體內排出。與此同時，另一側的隔膜再次開始吸液，完成了一個完整的工作循環。

　　4.往復運動持續輸送

　　這種往復運動會不斷重復，形成連續的液體吸入和排出過程。由于氣動馬達的靈活性，英格索蘭氣動泵的流量和壓力可以通過調節壓縮空氣的壓力和流量來控制，適應不同工況的需求。

　　5.自吸功能

　　英格索蘭氣動泵具有出色的自吸能力，這使得泵在啟動時無需預先填充液體。該功能使得氣動泵特別適用于抽取液面下方的液體或干運行環境中的液體。

　　三、英格索蘭氣動泵的應用場景

　　憑借其獨特的結構設計與高效的工作原理，英格索蘭氣動泵被廣泛應用于多個行業：

　　?化工行業：適用于酸、堿、溶劑等腐蝕性液體的輸送。

　　?食品與飲料行業：用于輸送果汁、糖漿等高粘度食品液體，保證食品的衛生和安全。

　　?石油和天然氣行業：在危險區域用于輸送石油、柴油等易燃液體，氣動操作確保了安全。

　　?水處理行業：用于廢水、污水等液體的輸送及處理過程中的化學品注入。

　　?制藥行業：輸送敏感藥液或溶劑，避免電氣系統產生的火花風險。

　　四、英格索蘭氣動泵的優勢

　　1.無電驅動，安全性高

　　氣動泵依靠壓縮空氣作為動力源，無需電力驅動，因此特別適用于易燃易爆的環境中，避免了電動機可能產生的火花和電氣故障。

　　2.自吸能力強，適應復雜工況

　　泵體設計具備良好的自吸能力，能夠處理含有氣泡的流體，并且能夠在無液體的情況下干運行而不損壞設備。

　　3.多樣化材質，耐腐蝕性強

　　英格索蘭氣動泵提供多種材質的泵體和隔膜選擇，能夠處理腐蝕性強、粘度高的液體，廣泛應用于化工、制藥等特殊行業。

　　4.流量和壓力調節靈活

　　氣動泵的流量和壓力可以通過調節壓縮空氣的流量和壓力來進行控制，適應不同的工作需求。

　　五、總結

　　英格索蘭氣動泵通過其獨特的隔膜設計和氣動驅動原理，確保了在各種復雜液體輸送場景中的高效、安全和可靠性。無論是在化工、食品、制藥還是石油行業，英格索蘭氣動泵憑借其出色的結構設計與工作原理，成為了眾多行業中的關鍵設備。
