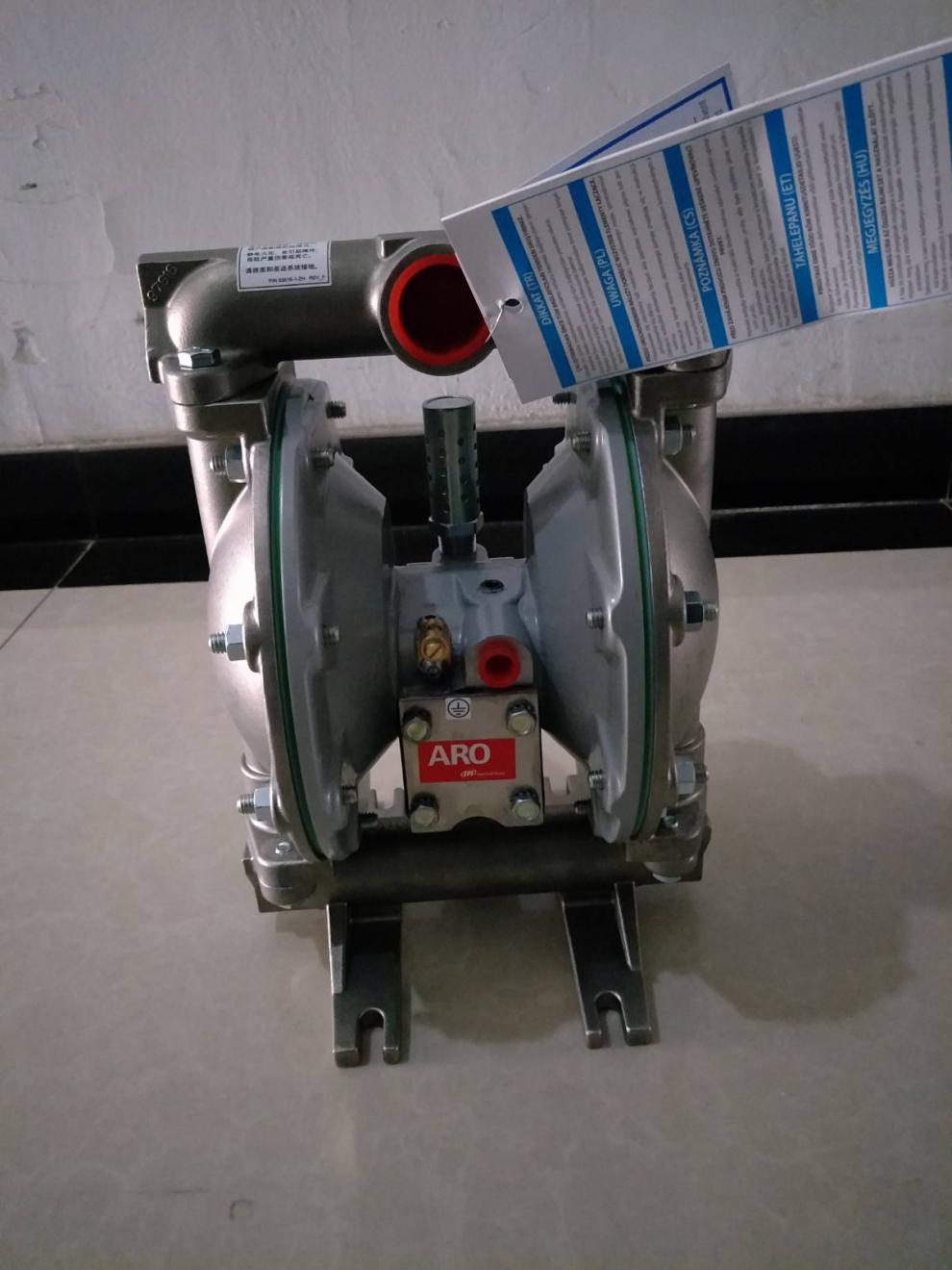

英格索蘭氣動泵因其結構緊湊、易于維護而被廣泛應用。當設備出現故障或需要進行清潔與檢修時，了解其拆解步驟顯得尤為重要。本文將通過一個實際案例，詳細說明英格索蘭氣動泵的拆解教程步驟，幫助用戶掌握正確的操作方法，保障設備正常運行。

　　________________________________________

　　案例背景

　　某化工廠使用的一臺英格索蘭氣動泵因輸送性能下降，懷疑隔膜或閥組出現問題。為確認故障并進行更換維護，需對泵進行拆解。操作員決定根據設備手冊進行標準化拆解，以避免錯誤操作造成的二次損傷。

　　________________________________________

　　一、拆解前的準備工作

　　在開始拆解前，需要做好以下準備：

　　1.確保設備斷開氣源和管路

　　o關閉設備的進氣閥，確保泵內無殘余壓力。

　　o拆下泵的進出口管路，避免殘余介質外泄。

　　2.清空泵內殘余介質

　　o將泵體內的殘余液體排放干凈，以免拆解過程中液體外泄。

　　3.準備必要工具

　　o內六角扳手、螺絲刀、橡膠錘、扳手等。

　　o干凈的布料或紙巾，用于清潔泵體部件。

　　4.檢查安全設備

　　o佩戴防護手套、防護眼鏡等安全裝備，確保操作安全。

　　________________________________________

　　二、英格索蘭氣動泵的拆解步驟

　　步驟一：拆解外部組件

　　1.拆下進出口法蘭或接頭

　　o使用扳手松開進出口處的螺栓或卡箍，移除進出口配件。

　　2.移除氣源接頭

　　o找到氣源接口，使用內六角扳手拆下連接件，避免氣源管路損壞。

　　步驟二：拆解泵體

　　1.松開泵體螺栓

　　o使用內六角扳手逐一松開固定泵體兩側殼體的螺栓。

　　2.分離泵體兩側殼體

　　o輕輕用橡膠錘敲擊泵殼的連接處，使殼體分離。

　　o小心分離兩側殼體，避免對隔膜或閥座造成損傷。

　　步驟三：檢查和拆卸隔膜組件

　　1.移除隔膜壓板和隔膜

　　o拆下隔膜壓板的螺母，輕輕取下隔膜。

　　o檢查隔膜是否存在裂痕、老化等情況，必要時更換新隔膜。

　　2.清理隔膜座

　　o用干凈的布擦拭隔膜座表面，確保沒有異物或沉積物影響密封性能。

　　步驟四：拆卸閥組組件

　　1.取出進液閥和排液閥

　　o找到泵體內部的閥組，使用螺絲刀小心取出閥組組件。

　　o檢查閥座和球閥是否磨損或卡滯，必要時更換。

　　2.清理閥座和密封件

　　o用清水或適當?shù)那鍧崉┣逑撮y座和密封件，確保其表面光滑無損傷。

　　步驟五：拆解氣動驅動部分

　　1.松開氣動腔體的螺栓

　　o使用內六角扳手松開氣動腔體的固定螺栓。

　　2.檢查氣動活塞和導軌

　　o拆下氣動活塞和導軌，檢查其是否存在磨損或異物卡滯情況。

　　________________________________________

　　三、拆解后的處理

　　1.清潔所有部件

　　o使用清潔劑對拆下的組件逐一清洗，確保表面無油污或沉積物。

　　o對關鍵部件如隔膜、閥組、密封圈等進行重點清潔和檢查。

　　2.記錄損壞部件

　　o在拆解過程中，記錄所有需要更換的部件型號及數量，以便后續采購和安裝。

　　3.妥善存放部件

　　o將拆下的部件分類存放，避免混淆或遺失。

　　________________________________________

　　四、注意事項

　　?安全：拆解過程中始終注意設備是否完全無壓，避免因殘余壓力導致意外傷害。

　　?避免過度敲擊：如遇部件難以分離，不可強行撬開，可使用潤滑劑或咨詢專業人員。

　　?參考設備手冊：不同型號泵的具體拆解方式可能有所不同，應結合設備手冊操作。

　　________________________________________

　　五、案例總結

　　通過對英格索蘭氣動泵的標準化拆解，可以高效診斷并處理設備故障。在本文的案例中，化工廠操作員按照步驟拆解泵體，發現隔膜因長期使用而老化破裂，及時更換后，泵的性能恢復正常，延長了設備的使用壽命。
